基本信息产品详情
基本信息
| 类型 | 字符 |
| 显示屏尺寸 | 5.60英寸 |
| 原产地 | 中国江苏 |
| 品牌名称 | Winstar |
| 产品名称 | 40x4字符液晶显示屏，液晶显示屏40x4 |
| 型号号 | WH4004A |
| 模块尺寸 | 190毫米×54毫米 |
| 分辨率 | 40乘以4个字符 |
| 驱动集成电路 | ST7066或同等型号 |
| Drive method | 占空比 1/6 |
| 界面。 | 6800元，选择SPI/I2C接口 |
| 显示模式 | STN/FSTNSTN/超薄STN |
| 颜色 | 蓝色/黄色/灰色 |
| 背光 | LED |
| 包装详情 | 1.固定QC标签 2.防静电包装 3.气泡袋包装 4.盒装 |
| Port | 上海 |
| 销售单位： | 单一项目 |
| 单个包装尺寸： | 22×10×8厘米 |
| 总毛重： | 0.350千克 |
| 供应能力 | 每月生产一万件 |
产品详情
尊敬的客户
如需更多详细信息或相关产品，请随时浏览我们的网站：
http://www.simair-lcd.com/
如果您需要帮助，可以随时在我们的网站上与我们联系。我们将竭诚为您服务。
规格
40x4液晶显示屏数据表n接口引脚功能n引脚编号符号描述n1~8DB7~DB0数据线n9E1使能信号n10R/W读/写选择信号n11RS数据/指令选择信号n12VO对比度调整n13VSS地线n14VDD逻辑电源供应n15E2使能信号n16NC无连接n17A背光+电源供应n18K背光-电源供应n机械数据n项目标准值单位n模块尺寸190.0×54.0mmn视区尺寸147.0×29.5mmn安装孔尺寸183.0×47.0mmn字符尺寸2.78×4.89mmn电气特性n项目符号标准值单位n输入电压VDD 3/5伏n正常温度下推荐的LCD驱动电压版本模块@ 25°C VDD-VO 4.35伏n显示字符地址码n显示位置1 2 3 4 5 6 7 8 1 1 2--------40nDDRAM地址线1 0到 127（第 1行）nDDRAM地址线40到 41到 67（第 2行）nDDRAM地址线（第 3行）nDDRAM地址线（第 4行）启动。n搜索关键字：lcd40x4，lcd显示屏

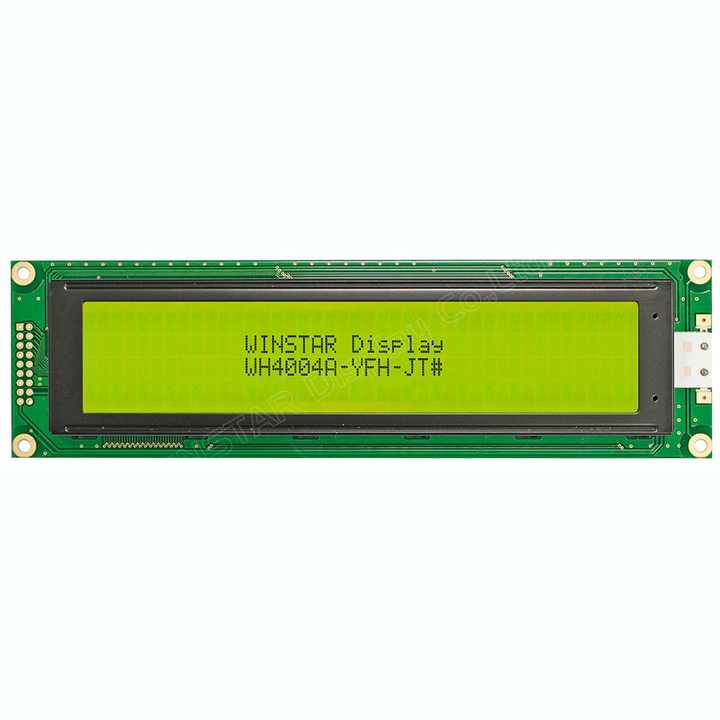

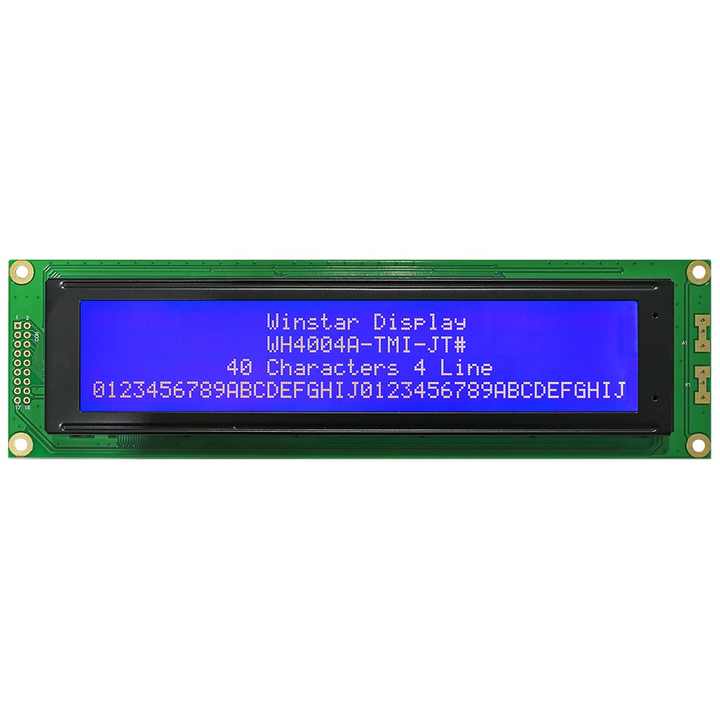

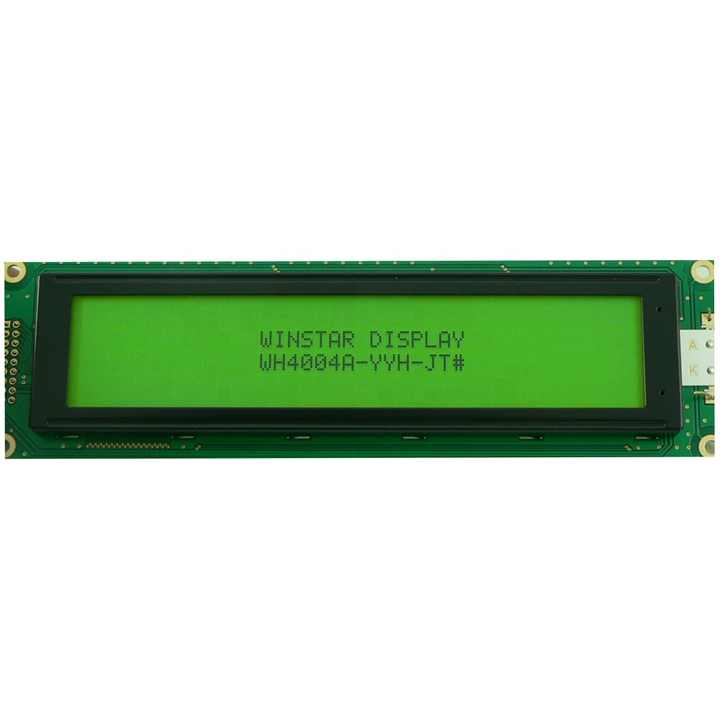

Winstar WH4004A液晶屏面板显示LCD，190x54mm 4004字符液晶显示屏40x4
￥87.12 ~ ￥94.38
